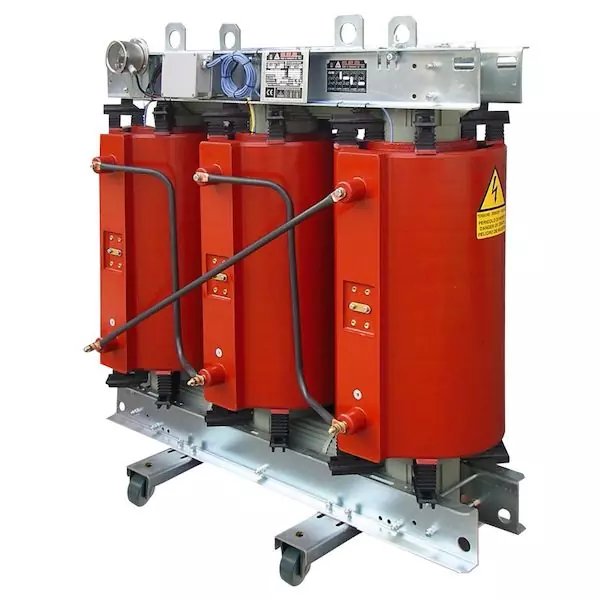

Испытания изоляции сухих трансформаторов
В соответствии с СОУ-Н ЕЕ 20.302: 2020
П, К, Т, М Измерение сопротивления изоляции
Наименьшие допустимые значения сопротивления изоляции для обмоток сухих трансформаторов, которые вводят в эксплуатацию при температуре изоляции от 10 ° С до 30 ° С должны быть не ниже чем: для обмоток с номинальным напряжением до 1 кВ — 100 МОм; 6 кВ — 300 МОм; более 6 кВ — 500 МОм.
П, К Испытания изоляции сухих трансформаторов повышенным напряжением промышленной частоты
Испытания изоляции обмоток сухих трансформаторов обязательно при вводе в эксплуатацию и капитального ремонта и его проводят по нормам в соответствии с таблицей.
Значение испытательных напряжений промышленной частоты для обмоток сухих трансформаторов
|
Класс напряжения трансформаторов, кВ |
До 0,69 |
3,0 |
6,0 |
10,0 |
15,0 |
20,0 |
24,0 |
35,0 |
|---|---|---|---|---|---|---|---|---|
|
Испытательное напряжение, кВ |
2,7 |
9,0 |
18\14,4* |
25,2\21,6* |
34,2\33,3* |
45,0 |
54,0 |
72,0 |
| * Значение испытательного напряжения для трансформаторов, изготовленных до 1 января 1999 Примечание. Трансформаторы возбуждения на напряжение 24 кВ испытывают согласно документации производителя. |
||||||||
Испытания изоляции обмоток при эксплуатации проводят в соответствии с заводскими инструкциями.
Продолжительность приложения испытательного напряжения — 1 мин.
П, К, Т Измерение потерь холостого хода при пониженной напряжения
Измерения проводят в трансформаторах мощностью 1000 кВА и более напряжением (подводимой к обмотке низкого напряжения) и по схемам, которые приведены в паспорте трансформатора.
Для однофазных трансформаторов при вводе их в работу измеренное значение потерь НХ не должно отличаться от паспортных данных более чем на 10%.
Соотношение потерь по фазам для трехфазных трансформаторов при вводе их в эксплуатацию и в работе не должно отличаться от паспортных соотношений более чем на 5%.
В эксплуатации значение потерь НХ не нормируется.
П, К, Т Измерение сопротивления обмоток постоянному току
Измерение осуществляется на всех ответвлениях трансформатора, если в паспорте трансформатора нет других указаний. Значение сопротивления обмоток трехфазных трансформаторов не должно отличаться более чем на 2% от значения сопротивления, полученного на соответствующих ответвлениях других фаз, или от паспортных значений, при одинаковых температурах, если нет особых указаний производителя.
Значение сопротивления обмоток однофазных трансформаторов не должны отличаться более чем на 5% от значения сопротивления, полученного на соответствующих ответвлениях других фаз или паспортных значений при одинаковых температур, если нет особых указаний производителя.
П, К Проверка коэффициента трансформации
Проверку проводят на вcеx положениях переключателя ответвлений. Значения коэффициента трансформации не должно отличаться более чем на 2% от значений, измеренных на соответствующих ответвлениях других фаз, и значений производителя трансформатора. Для трансформаторов с устройством РПН разница между коэффициентами трансформации не должна превышать значения степени регулирования устройства РПН.
П, К Проверка группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов
Группа соединений должна соответствовать указанной в паспорте трансформатора, а полярность выводов — обозначениям на крышке трансформатора.
П, К Испытания трансформаторов включением на номинальное напряжение
Трансформаторы включают на время не менее 30 мин, в течение которого прослушивают и следят за состоянием трансформатора. В процессе испытаний не должны иметь место явления, указывающие на неудовлетворительное состояние трансформатора.
